PVOS温度补偿应用案例

发布时间：2018-09-14

PVOS温度补偿应用案例

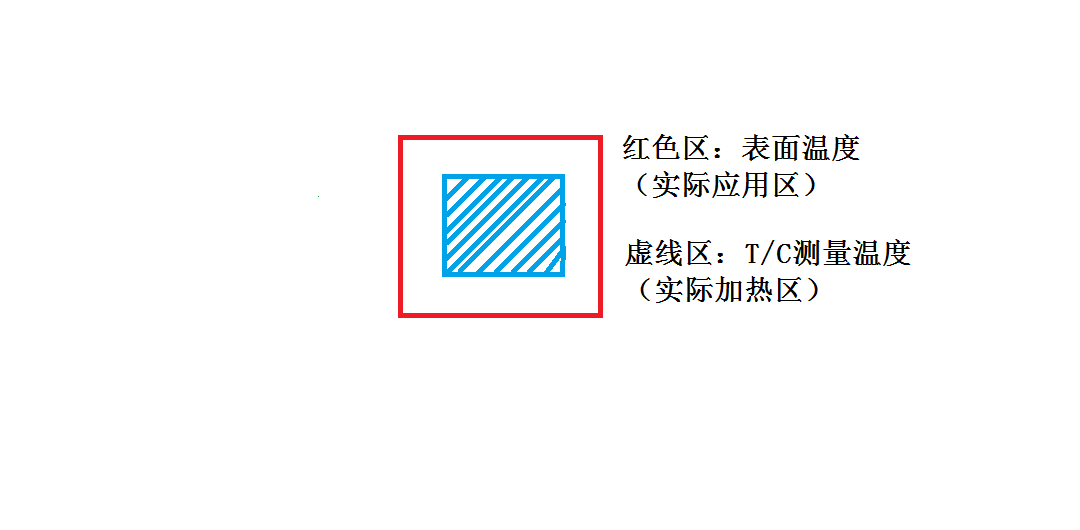

T/C测量温度(实际加热区)和表面温度（实际应用区）之间有温差。

以客户设备为例 客户需要的是表面的实际温度（实际应用区），也就是上图红色方框。而T/C只能放在实际加热区，也就是上图的虚线方框内。而这之间有一定的温度误差，因为T/C不能放在表面测量，应如何实现？

假设客户需要的表面温度（实际应用区）为 100°150°200°之间，请解决。



解决方案

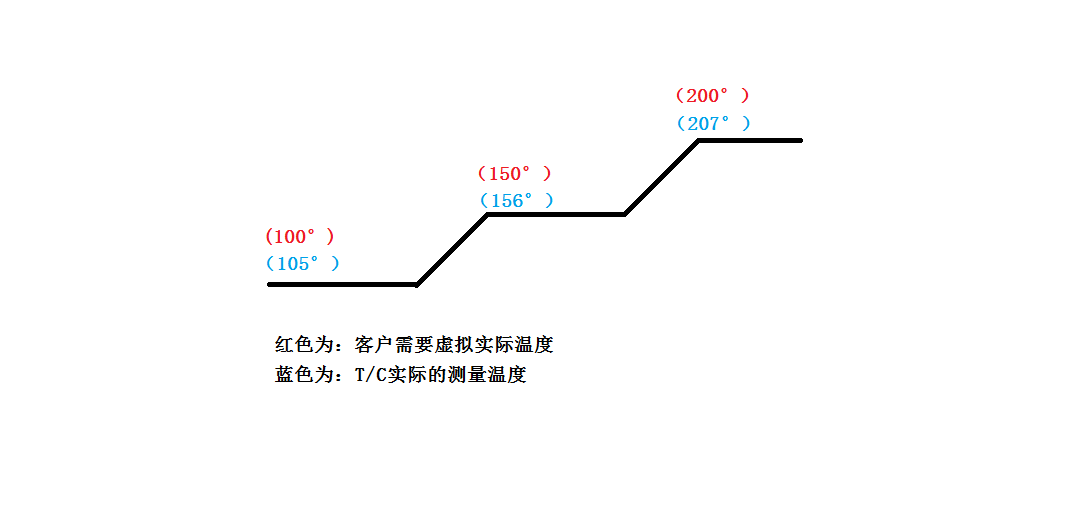

A首先实际测量的表面温度（实际应用区）和T/C测量的温度（实际加热区）两者之间的关系如下

   T/C测量温度      表面的实际温度           两者的关系

     105°           100°            T/C的温度比实际温度高5°

      156°           150°             T/C的温度比实际温度高6°

      207°            200°               T/C的温度比实际温度高7°



B利用PVOS三点补正功能，设(TM1=100°TS= -5°),(TM2=150°TS=-6°)，(TM3=200°TS= -7)°

   T/C测量温度      表面的实际温度         两者的关系

    105°          100°              T/C的温度比实际温度高5°

     156°          150°              T/C的温度比实际温度高6°

     207°          200°               T/C的温度比实际温度高7°





C 当仪表SV设为100时，控制PV到100时

虽然实际加热控温区（T/C测量的温度）为100+5=105°但是显示的PV为100°

为实际应用区（表面温度），满足客户需求。

注释：当以上条件要求相反时TS为正
